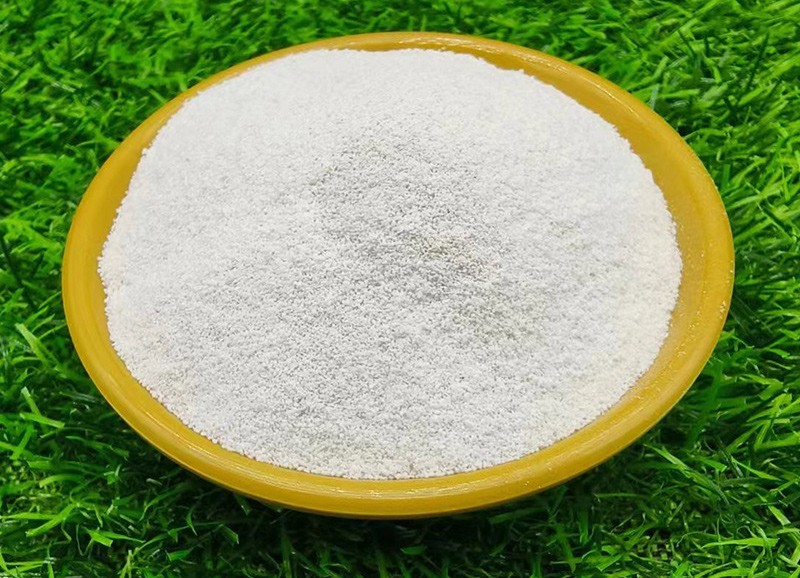

判斷玻化微珠質(zhì)量好壞的簡(jiǎn)單方法

由于玻化微珠本身的不燃性，目前在四川、重慶等地大規(guī)模使用。同時(shí)因現(xiàn)已大規(guī)模開發(fā)的珍珠巖礦砂原料產(chǎn)地主要在河南和內(nèi)蒙，運(yùn)距遠(yuǎn)，質(zhì)量好的礦砂不易買到，本地現(xiàn)有玻化微珠產(chǎn)能不能滿足各地外墻保溫工程需要，形成市場(chǎng)價(jià)格持續(xù)攀升的情況。很多玻化微珠生產(chǎn)廠家因原材料質(zhì)量差、生產(chǎn)設(shè)備性能不足或在生產(chǎn)中摻假等，終產(chǎn)品性能不能滿足工程應(yīng)用要求，使很多保溫砂漿生產(chǎn)廠家及使用單位蒙受很大損失。故，我們?cè)诖颂峁┮恍┎；⒅橘|(zhì)量辨別簡(jiǎn)易方法，以防止買到開孔膨脹珍珠巖等不合格的產(chǎn)品：

目前常見的開孔膨脹珍珠巖冒充玻化微珠市場(chǎng)情況

部分廠家把開孔膨脹珍珠巖當(dāng)做玻化微珠來賣，結(jié)果造成保溫漿料大量吸水，施工上墻后這些水份逐步流失，保溫層干縮固化，形成微裂紋，甚至是大面積龜裂，更可能出現(xiàn)空鼓情況，造成工程質(zhì)量問題，導(dǎo)致經(jīng)濟(jì)上的損失。

通常情況下，玻化微珠就是閉孔珍珠巖，而將開孔珍珠巖俗稱為膨脹珍珠巖。閉孔珍珠巖的生產(chǎn)工藝：珍珠巖礦砂加熱過程中在高溫度中停留時(shí)間長(zhǎng)，然后加熱到高溫1200℃以上，表面燒玻璃化，形成閉孔環(huán)境，因此叫閉孔珍珠巖也叫玻化微珠。閉孔珍珠巖比重較大，低80kg/m3，一般在110 kg/m3以上，吸水率小。而膨脹珍珠巖煅燒溫度在800℃以上，表面未熔融，比重比閉孔珍珠巖小的多，吸水量大的多。

玻化微珠的質(zhì)量在于玻化率，玻化率的關(guān)鍵在于溫度和時(shí)間，能達(dá)到溫度和時(shí)間的只有電爐。現(xiàn)在玻化微珠生產(chǎn)廠家很少用電爐，因?yàn)殡姞t產(chǎn)量低，成本高，所以一般采用煤氣爐生產(chǎn)，煤氣爐生產(chǎn)成本低，但很難達(dá)到玻化微珠的國家標(biāo)準(zhǔn)。

簡(jiǎn)易直觀的辨別玻化微珠質(zhì)量的方法如下：

1、看顆粒粒度：如果在玻化微珠中發(fā)現(xiàn)有大量的細(xì)粉料，通常是沒有經(jīng)過足夠溫度煅燒的珍珠巖礦砂(俗稱生料)，這些粉料起不到保溫效果，而且因?yàn)榈V砂沒有煅燒，比重很大。建議選擇粒度均勻，較少細(xì)粉料的玻化微珠。

2、看硬度/強(qiáng)度：開孔膨脹珍珠巖用手一捏就碎，經(jīng)加入膠粉料機(jī)械攪拌后大部分都會(huì)碎掉，而玻化微珠表面玻璃化則比珍珠巖硬度要大，攪拌后的破碎率相對(duì)低一些。但仍不建議在攪拌機(jī)中將玻化微珠攪拌過長(zhǎng)時(shí)間。

3、看水中的漂浮率：取一定量的玻化微珠泡在水里，過幾分鐘看浮在水面上的玻化微珠比例有多少，沉底的越多，表示開孔的越多，開孔的珍珠巖吸水后自然沉底。

4、看吸水率：把泡在水中的玻化微珠撈出來稱稱重量，超重部分就是玻化微珠吸收的水份，吸水率越高說明閉孔率越低，吸水率高的珍珠巖用在保溫砂漿中，可能產(chǎn)生龜裂空鼓等問題。
